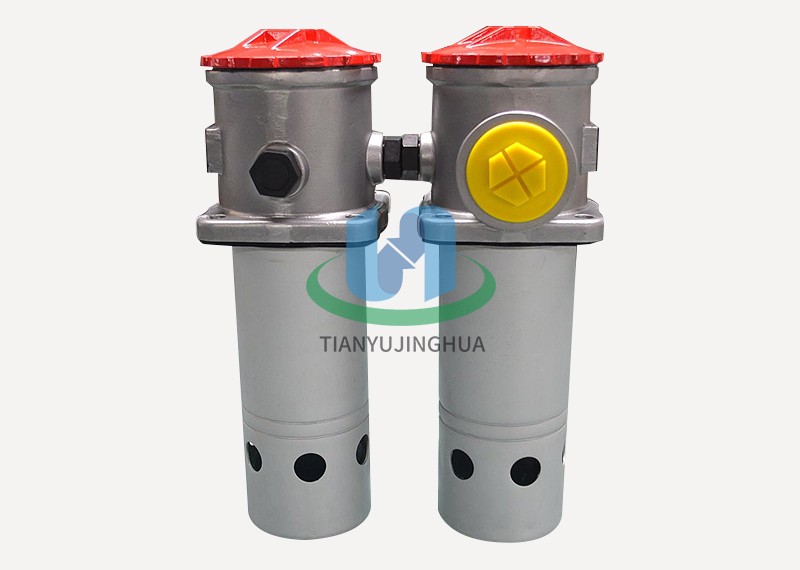

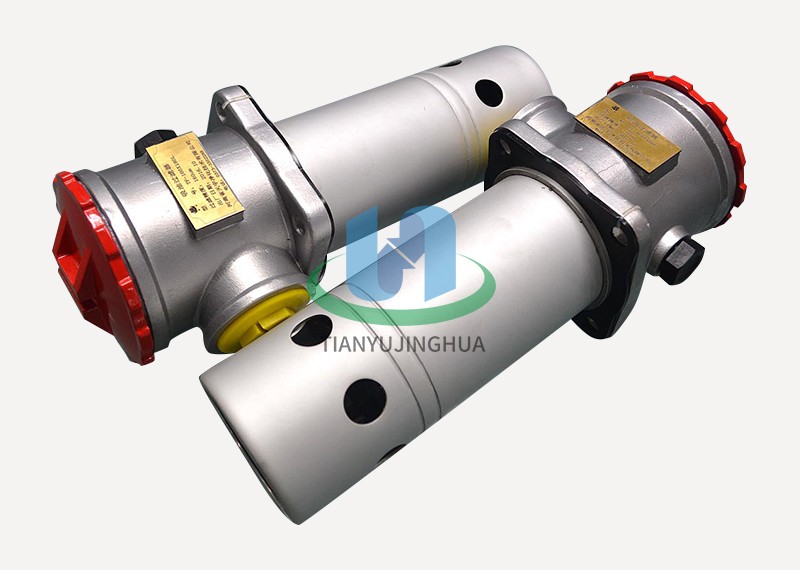

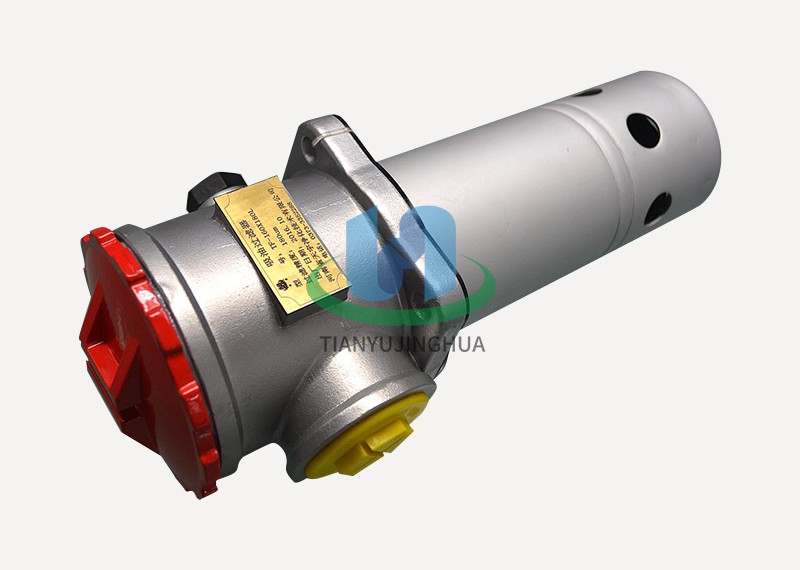

一、TF系列箱外自封式吸油過濾器簡介

       本過濾器安裝在油泵吸油口處，用以保護油泵及其他液壓元件，以避免吸入污染雜質，有效的控制液壓系統污染，提高液壓系統的清潔度。

本過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體侵入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，阻力小，清洗或更換濾芯方便等優點。

二、TF系列箱外自封式吸油過濾器性能與特點

       1、安裝連接方便，簡化系統管路：

       本過濾器可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體侵入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置有自封閥等裝置，使管路省去裝截止閥等其他管件，從而使管路簡化，安裝方便。

       2、設置自封閥、使更換、清洗濾芯或維修系統非常方便：

       當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋(清洗蓋)，此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使清洗、更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。

       3、具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性：

       當濾芯被污染物堵塞到出油口真空度為0.018Mpa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，在濾芯上部的油路旁通閥會自動開啟(開啟值為：真空0.02Mpa)，以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。

三、TF系列箱外自封式吸油過濾器技術參數

四、TF系列箱外自封式吸油過濾器尺寸參數

       1、TF-25~160螺紋式連接尺寸

       2、TF-250~1300法蘭式連接尺寸

       注：本產品所需的出油口法蘭，安裝連接螺栓及密封墊圈等配件均和本產品配套提供，用戶只需準備好外徑的管子焊上即可。發訊器連接口為M18×1.5不需要帶發訊器可提供絲堵。
