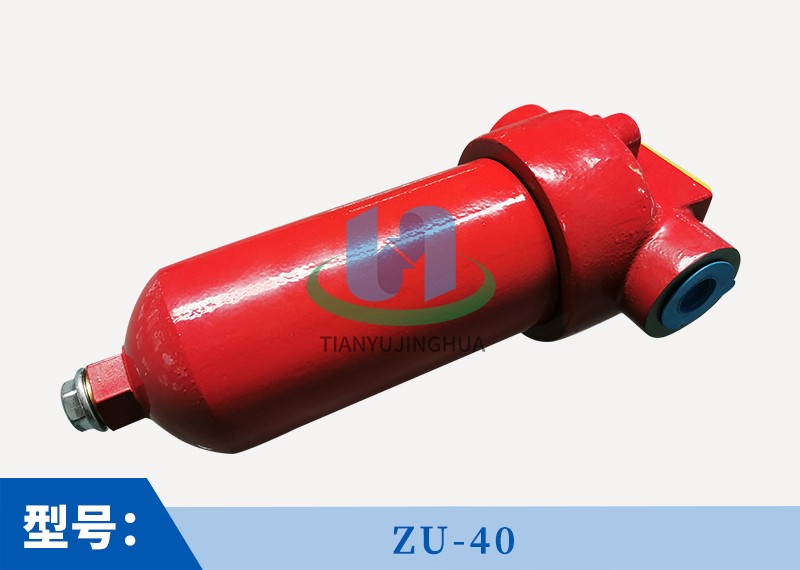

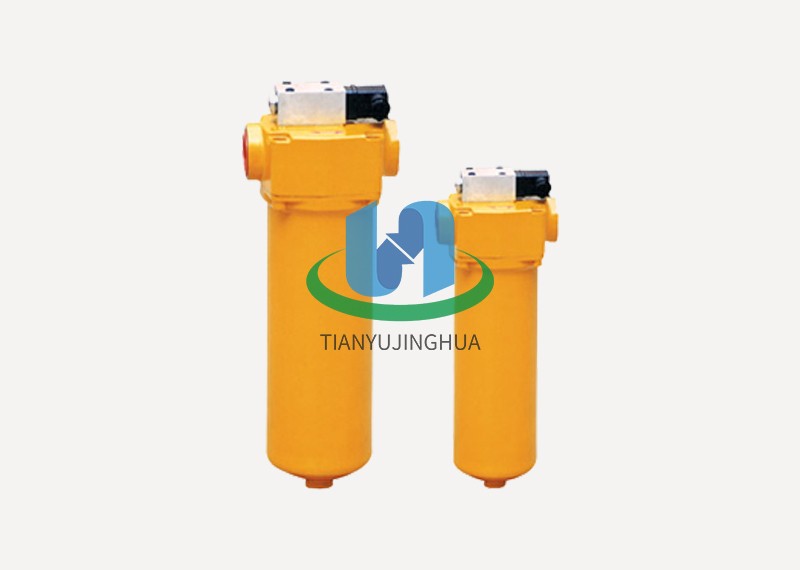

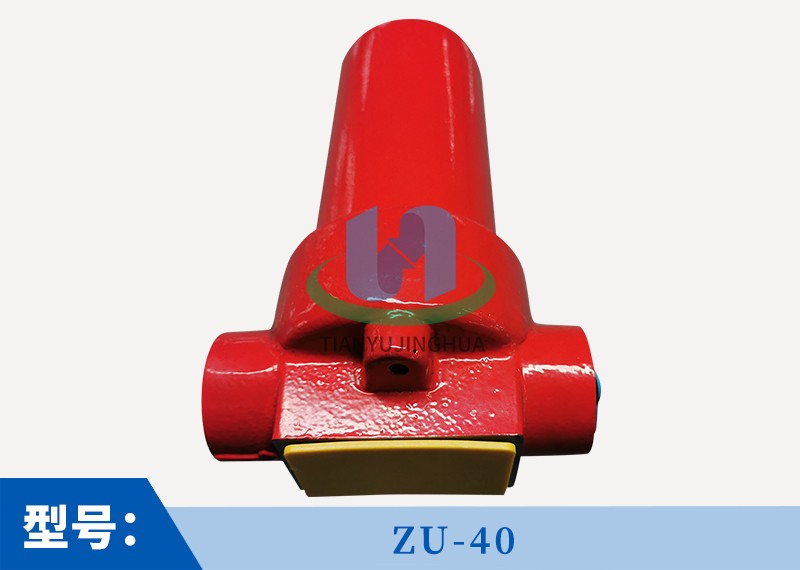

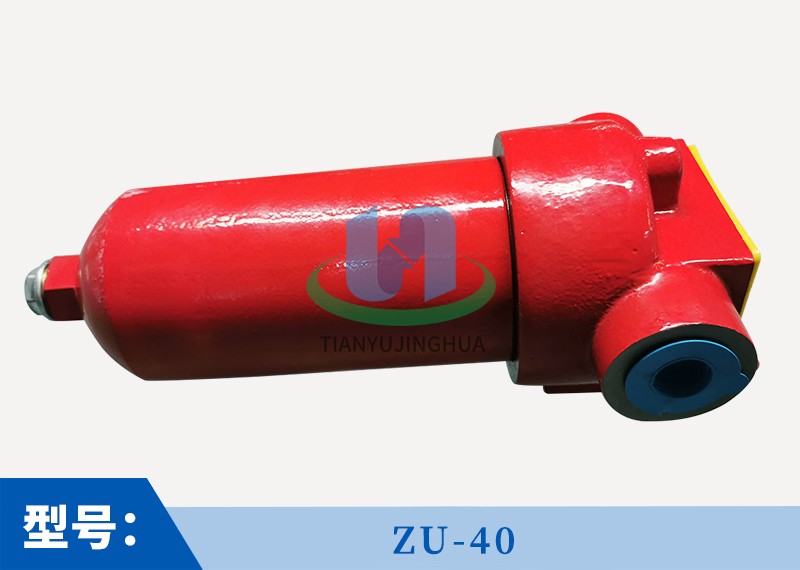

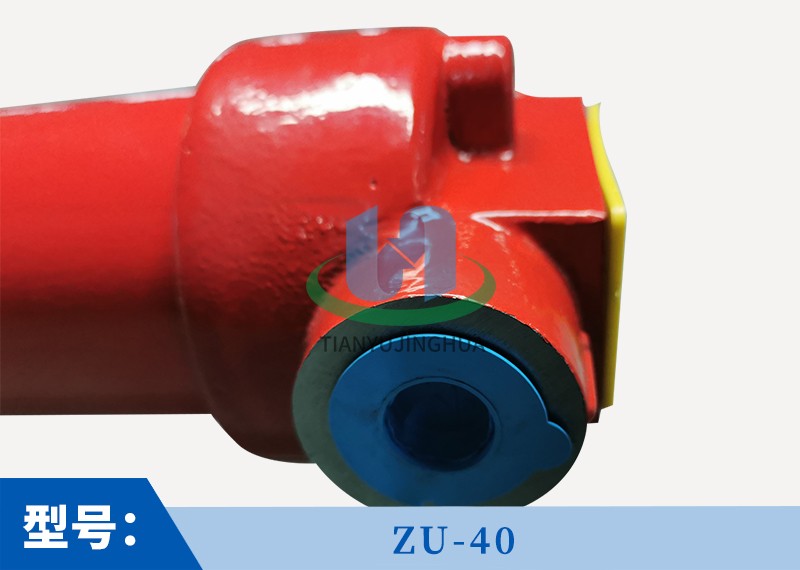

ZU-A、QU-A、WU-A、XU-A系列回油過濾器

回油過濾器
ZU-A、QU-A、WU-A、XU-A系列回油過濾器

應用行業：鋼廠、電廠、煤廠等液壓系統的液壓油、潤滑油等過濾凈化

聯系方式：17839881068

一、ZU-A、QU-A、WU-A、XU-A系列回油過濾器簡介

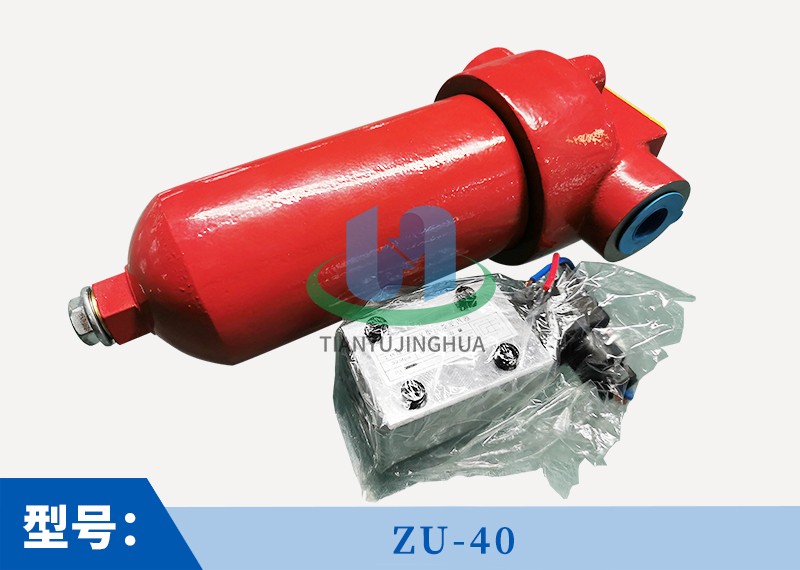

該過濾器安裝在液壓系統的回油管路處，用以濾除油液中諸元件磨損的金屬粉末以及密封件磨損的橡膠雜質等，使流回油箱中的油液保持清潔，有利于系統中油液循環使用。該過濾器分化纖式、紙質式、網式和線隙式四種?；w式比紙質式過濾效果好，精度高，化纖式和紙質式濾芯堵塞后清洗比較困難，因此必須更換濾芯。該過濾器裝有壓差發訊裝置，當濾芯因污染堵塞致使進出油口壓差達到0.35MPa時，便發出開關信號，此時應清洗或更換濾芯。該過濾器濾芯采用玻璃纖維過濾材質，具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點，其過濾精度以絕對過濾精度標定。過濾比β3、5、10、20≥200符合ISO標準。

二、ZU-A、QU-A、WU-A、XU-A系列回油過濾器技術參數

1、ZU-A、QU-A、WU-A系列過濾器

注：*為過濾精度，#表示過濾材料

2、XU-A系列濾油器

注：*為過濾精度

三、ZU-A、QU-A、WU-A、XU-A系列回油過濾器連接尺寸

1、管式

型號	尺寸
型號	H	h	L	B	D	I	M	m
Z/Q/W U-A10×*P	199	152	104	102	Φ70	30	M18×1.5	M6
Z/Q/W/X U-A25×*P	239	182	120	110	Φ89		M22×1.5
Z/Q/W/X U-A40×*P	299	242	120	110	Φ89		M27×2
Z/Q/W/X U-A63×*P	322	254	145	131	Φ109	55	M33×2	M8
Z/Q/W/X U-A100×*P	422	358	150	131	Φ109	55	M42×2
Z/Q/W/X U-A160×*P	449	380	170	148	Φ134	65	M48×2

2、法蘭式

型號	尺寸
型號	H	h	L	B	b	D	m	Φ	M
Z/Q/W/X U-A250×*FP	561	485	182	166	115	Φ150	M10	74	M6
Z/Q/W/X U-A400×*FP	706	625	196	176	140	Φ163	M12	94	M8
Z/Q/W/X U-A630×*FP	846	750	224	212	160	Φ186	M12	115	M10
Z/Q/W U-A800×*FP	1024	936	260	250	180	Φ212	M12	125	M12
Z/Q/W U-A1000×*FP	1094	1001	260	250	180	Φ212	M12	135	M12
